19 Produkte · 5M09 · Vorgebohrt

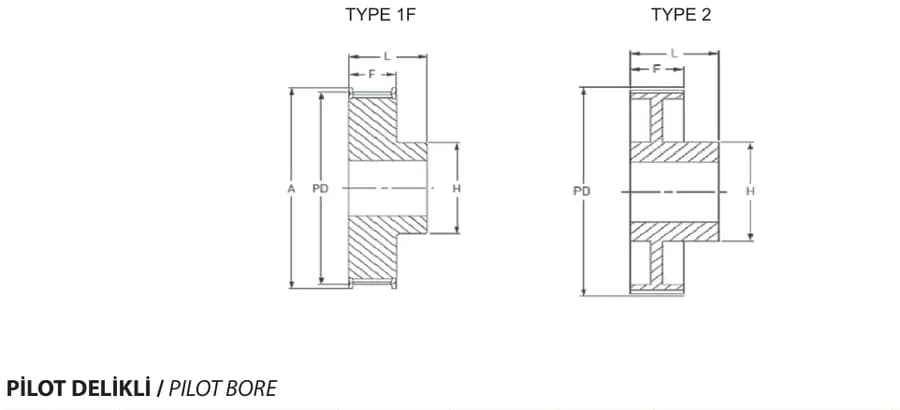

| Produktcode | Zähnezahl | P.Dmm | Amm | Typ | Bohrung min.mm | Bohrung max.mm | Hmm | Fmm | Lmm | Hinzufügen |
|---|---|---|---|---|---|---|---|---|---|---|
| 5M09-12 | 12 | 19,1 | 25 | 1F | 4 | 7 | 13 | 14,5 | 20 | |
| 5M09-14 | 14 | 22,28 | 25 | 1F | 6 | 8 | 14 | 14,5 | 20 | |
| 5M09-15 | 15 | 23,87 | 28 | 1F | 6 | 10 | 16 | 14,5 | 20 | |
| 5M09-16 | 16 | 25,46 | 28 | 1F | 6 | 10 | 16,5 | 14,5 | 20 | |
| 5M09-18 | 18 | 28,65 | 32 | 1F | 6 | 12 | 20 | 14,5 | 20 | |
| 5M09-20 | 20 | 31,83 | 36 | 1F | 6 | 14 | 23 | 14,5 | 22,5 | |
| 5M09-21 | 21 | 33,42 | 38 | 1F | 6 | 14 | 24 | 14,5 | 22,5 | |
| 5M09-22 | 22 | 35,01 | 38 | 1F | 6 | 14 | 25,5 | 14,5 | 22,5 | |
| 5M09-24 | 24 | 38,2 | 42 | 1F | 6 | 16 | 27 | 14,5 | 22,5 | |
| 5M09-26 | 26 | 41,38 | 44 | 1F | 6 | 18 | 30 | 14,5 | 22,5 | |
| 5M09-28 | 28 | 44,56 | 48 | 1F | 6 | 18 | 30,5 | 14,5 | 22,5 | |
| 5M09-30 | 30 | 47,75 | 51 | 1F | 6 | 20 | 35 | 14,5 | 22,5 | |
| 5M09-32 | 32 | 50,93 | 54 | 1F | 8 | 22 | 38 | 14,5 | 22,5 | |
| 5M09-36 | 36 | 57,3 | 60 | 1F | 8 | 22 | 38 | 14,5 | 22,5 | |
| 5M09-40 | 40 | 63,66 | 71 | 1F | 8 | 22 | 38 | 14,5 | 22,5 | |
| 5M09-44 | 44 | 70,03 | - | 2 | 8 | 22 | 38 | 14,5 | 25,5 | |
| 5M09-48 | 48 | 76,39 | - | 2 | 8 | 25 | 45 | 14,5 | 25,5 | |
| 5M09-60 | 60 | 95,49 | - | 2 | 8 | 25 | 45 | 14,5 | 25,5 | |
| 5M09-72 | 72 | 114,59 | - | 2 | 8 | 25 | 45 | 14,5 | 25,5 |
Die Maße stammen aus dem KYS-Produktkatalog 2025 (S. 101). Aktuelle Werte werden mit Ihrem Angebot bestätigt.
