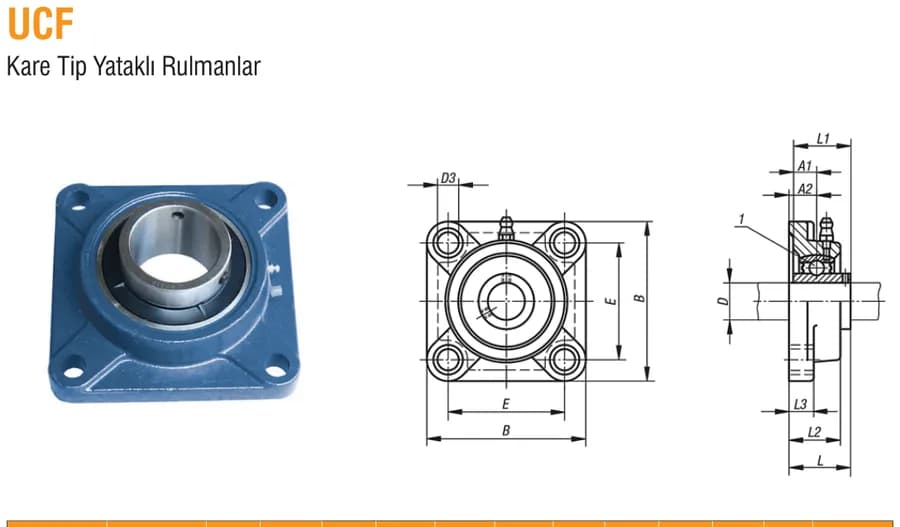

12 Produkte · UCF · Quadratische Flanschlagereinheiten
| Produktcode | Yatak | Dmm | A1mm | A2mm | Bmm | D3mm | Emm | Lmm | L1mm | L2mm | L3mm | a | Befestigungsschraube | Hinzufügen |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UCF 201 | F 201 | 12 | 12,7 | 15 | 86 | 12 | 64 | 33,3 | 31 | 25,5 | 12 | 10° | M10 | |
| UCF 202 | F 202 | 15 | 12,7 | 15 | 86 | 12 | 64 | 33,3 | 31 | 25,5 | 12 | 10° | M10 | |
| UCF 203 | F 203 | 17 | 12,7 | 15 | 86 | 12 | 64 | 33,3 | 31 | 25,5 | 12 | 10° | M10 | |
| UCF 204 | F 204 | 20 | 12,7 | 15 | 86 | 12 | 64 | 33,3 | 31 | 25,5 | 12 | 10° | M10 | |
| UCF 205 | F 205 | 25 | 14,3 | 16 | 95 | 12 | 70 | 35,8 | 34 | 27 | 14 | 10° | M10 | |
| UCF 206 | F 206 | 30 | 15,9 | 18 | 108 | 12 | 83 | 40,2 | 38,1 | 31 | 14 | 10° | M10 | |
| UCF 207 | F 207 | 35 | 17,5 | 19 | 117 | 14 | 92 | 44,4 | 42,9 | 34 | 16 | 10° | M12 | |
| UCF 208 | F 208 | 40 | 19 | 21 | 130 | 16 | 102 | 51,2 | 49,2 | 36 | 16 | 10° | M14 | |
| UCF 209 | F 209 | 45 | 19 | 22 | 137 | 16 | 105 | 52,2 | 49,2 | 38 | 18 | 10° | M14 | |
| UCF 210 | F 210 | 50 | 19 | 22 | 143 | 16 | 111 | 54,6 | 51,6 | 40 | 18 | 10° | M14 | |
| UCF 211 | F 211 | 55 | 22,2 | 25 | 162 | 19 | 130 | 58,4 | 55,6 | 43 | 20 | 10° | M16 | |
| UCF 212 | F 212 | 60 | 25,4 | 29 | 175 | 19 | 143 | 68,7 | 65,1 | 48 | 20 | 10° | M16 |
Die Maße stammen aus dem KYS-Produktkatalog 2025 (S. 183). Aktuelle Werte werden mit Ihrem Angebot bestätigt.
