Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

Serien100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Größe wählen und Angebot anfordern Katalog

46 Produkte · 200 Serie

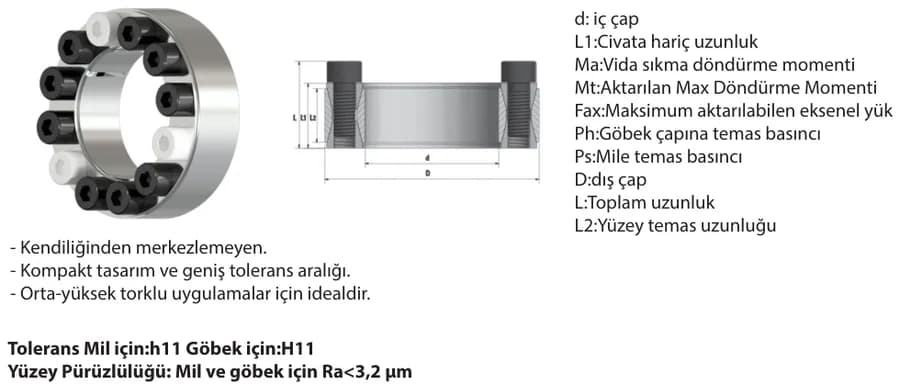

Produktcode	dmm	Dmm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
200-18	18	47	17	20	26	8	M6	17	300	33	290	110	0,2
200-19	19	47	17	20	26	8	M6	17	310	33	275	110	0,2
200-20	20	47	17	20	26	8	M6	17	330	33	260	110	0,2
200-22	22	47	17	20	26	8	M6	17	360	33	235	110	0,2
200-24	24	50	17	20	26	8	M6	17	390	33	215	105	0,3
200-25	25	50	17	20	26	8	M6	17	410	33	205	105	0,3
200-28	28	55	17	20	26	10	M6	17	570	41	230	115	0,3
200-30	30	55	17	20	26	10	M6	17	610	41	215	115	0,3
200-32	32	60	17	20	26	12	M6	17	780	49	240	130	0,3
200-35	35	60	17	20	26	12	M6	17	850	49	220	125	0,3
200-38	38	65	17	20	26	14	M6	17	1070	57	235	135	0,4
200-40	40	65	17	20	26	14	M6	17	1120	56	220	135	0,3
200-42	42	75	20	24	32	12	M8	41	1860	89	280	155	0,6
200-45	45	75	20	24	32	12	M8	41	1990	89	260	155	0,6
200-48	48	80	20	24	32	12	M8	41	2120	88	245	145	0,6
200-50	50	80	20	24	32	12	M8	41	2200	88	235	145	0,6
200-55	55	85	20	24	32	14	M8	41	2810	102	245	160	0,6
200-60	60	90	20	24	32	14	M8	41	3050	102	225	150	0,7
200-65	65	95	20	24	32	16	M8	41	3770	116	235	160	0,7
200-70	70	110	24	28	38	14	M10	83	5600	160	255	160	1,3
200-75	75	115	24	28	38	14	M10	83	5970	159	235	155	1,3
200-80	80	120	24	28	38	14	M10	83	6330	158	220	145	1,4
200-85	85	125	24	28	38	16	M10	83	7660	180	235	160	1,4
200-90	90	130	24	28	38	16	M10	83	8080	180	220	155	1,5
200-95	95	135	24	28	38	18	M10	83	9560	201	235	165	1,6
200-100	100	145	26	33	45	14	M12	145	11300	227	230	160	2,2
200-110	110	155	26	33	45	14	M12	145	12400	226	210	150	2,5
200-120	120	165	26	33	45	16	M12	145	15400	258	220	160	2,6
200-130	130	180	34	38	50	20	M12	145	20800	320	190	140	3,8
200-140	140	190	34	38	50	22	M12	145	24500	351	195	145	3,9
200-150	150	200	34	38	50	24	M12	145	28500	381	200	150	4
200-160	160	210	34	38	50	26	M12	145	32900	411	200	155	4,3
200-170	170	225	38	44	58	22	M14	230	40400	476	195	150	5,8
200-180	180	235	38	44	58	24	M14	230	46500	518	200	155	6
200-190	190	250	46	52	66	28	M14	230	57200	602	185	140	8,5
200-200	200	260	46	52	66	30	M14	230	64200	643	185	145	8,6
200-220	220	285	50	56	72	26	M16	355	84500	769	185	145	11
200-240	240	305	50	56	72	30	M16	355	106000	884	195	155	12
200-260	260	325	50	56	72	34	M16	355	129300	995	205	160	13
200-280	280	355	60	66	84	32	M18	485	157200	1123	275	140	19
200-300	300	375	60	66	84	36	M18	485	188200	1255	185	150	20
200-320	320	405	72	78	98	32	M20	690	231400	1445	178	141	30
200-340	340	425	72	78	98	36	M20	690	274500	1615	175	140	30
200-360	360	455	84	90	112	36	M22	930	360300	2002	175	140	42
200-380	380	475	84	90	112	36	M22	930	378700	1994	165	135	44
200-400	400	495	84	90	112	36	M22	930	397000	1985	155	125	46
