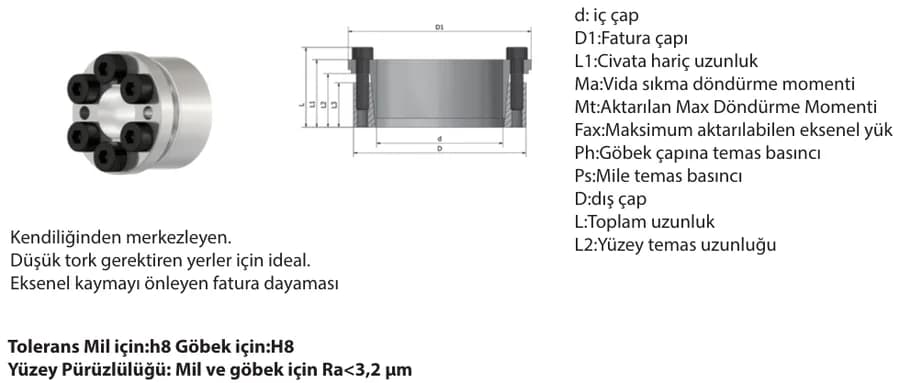

30 Produkte · 304M Serie
| Produktcode | dmm | Dmm | D1mm | L3mm | L2mm | L1mm | Lmm | Anzahl Schrauben | Schraube (DIN 912 12.9) | MaNm | MtNm | FaxkN | PsN/mm² | PhN/mm² | Hinzufügen |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 304M-5 | 5 | 16 | 18,5 | 8 | 10 | 13 | 16 | 4 | M3x10 | 1,9 | 7 | 2,8 | 249 | 81 | |
| 304M-6 | 6 | 19 | 21,5 | 9 | 11 | 14,3 | 18,3 | 4 | M4x12 | 3,9 | 14 | 4,67 | 318 | 102 | |
| 304M-8 | 8 | 21 | 23,5 | 9,3 | 11,3 | 14,6 | 18,6 | 4 | M4x12 | 3,9 | 22 | 5,6 | 239 | 107 | |
| 304M-10 | 10 | 23 | 25,5 | 9,5 | 11,5 | 14,8 | 18,8 | 4 | M4x12 | 3,9 | 25 | 5,6 | 186 | 96 | |
| 304M-11 | 11 | 24 | 26,5 | 9,5 | 12,5 | 15,8 | 19,8 | 4 | M4x12 | 3,9 | 30 | 5,6 | 170 | 92 | |
| 304M-12 | 12 | 26 | 28,5 | 10,5 | 14 | 18 | 22 | 6 | M4x15 | 3,9 | 50 | 8,41 | 233 | 115 | |
| 304M-14 | 14 | 28 | 30,5 | 10,5 | 14 | 18 | 22 | 6 | M4x15 | 3,9 | 65 | 9,46 | 225 | 120 | |
| 304M-15 | 15 | 29 | 31,5 | 11,5 | 15 | 19 | 23 | 6 | M4x15 | 3,9 | 70 | 9,46 | 186 | 106 | |
| 304M-16 | 16 | 30 | 33 | 12 | 15,5 | 19,6 | 23,6 | 6 | M4x15 | 3,9 | 75 | 9,46 | 166 | 98 | |
| 304M-17 | 17 | 31 | 33,5 | 12,5 | 16 | 20,1 | 24,1 | 8 | M4x15 | 3,9 | 110 | 12,6 | 197 | 121 | |
| 304M-18 | 18 | 32 | 34,5 | 12,5 | 16 | 20,1 | 24,1 | 8 | M4x15 | 3,9 | 115 | 12,6 | 186 | 118 | |
| 304M-19 | 19 | 33 | 35,5 | 12,5 | 16 | 20,1 | 24,1 | 8 | M4x15 | 3,9 | 120 | 12,6 | 177 | 114 | |
| 304M-20 | 20 | 38 | 42 | 15,3 | 19,3 | 24,1 | 29,1 | 8 | M5x18 | 8,8 | 220 | 21,6 | 234 | 139 | |
| 304M-22 | 22 | 40 | 44 | 15,3 | 19,3 | 24,1 | 29,1 | 8 | M5x18 | 8,8 | 290 | 26 | 256 | 159 | |
| 304M-24 | 24 | 42 | 46 | 16,3 | 20,3 | 25,1 | 30,1 | 8 | M5x18 | 8,8 | 320 | 26 | 217 | 142 | |
| 304M-25 | 25 | 43 | 47 | 17,3 | 21,3 | 26,1 | 31,1 | 8 | M5x18 | 8,8 | 350 | 27,2 | 216 | 137 | |
| 304M-28 | 28 | 46 | 50 | 17,3 | 21,3 | 26,6 | 31,6 | 10 | M5x18 | 8,8 | 380 | 27 | 192 | 127 | |
| 304M-30 | 30 | 48 | 52 | 17,3 | 21,3 | 26,6 | 31,6 | 10 | M5x18 | 8,8 | 410 | 27 | 179 | 122 | |
| 304M-32 | 32 | 50 | 54 | 18,3 | 22,3 | 27,6 | 32,6 | 10 | M5x18 | 8,8 | 440 | 27 | 156 | 110 | |
| 304M-35 | 35 | 57 | 62 | 19,5 | 24 | 30 | 36 | 8 | M6x20 | 15,7 | 720 | 41,1 | 204 | 138 | |
| 304M-38 | 38 | 60 | 65 | 20 | 24,5 | 30,5 | 36,5 | 10 | M6x20 | 15,7 | 770 | 40,2 | 178 | 125 | |
| 304M-40 | 40 | 62 | 67 | 20,5 | 25 | 31 | 37 | 10 | M6x20 | 15,7 | 810 | 40,2 | 164 | 118 | |
| 304M-42 | 42 | 64 | 69 | 20,5 | 25 | 31 | 37 | 10 | M6x20 | 15,7 | 850 | 40,2 | 156 | 114 | |
| 304M-45 | 45 | 67 | 72 | 21 | 25,5 | 31,5 | 37,5 | 10 | M6x20 | 15,7 | 1200 | 52,9 | 186 | 140 | |
| 304M-48 | 48 | 70 | 75 | 21 | 25,5 | 32 | 38 | 12 | M6x20 | 15,7 | 1200 | 48,2 | 159 | 123 | |
| 304M-50 | 50 | 72 | 77 | 21,5 | 26 | 32,5 | 38,5 | 14 | M6x20 | 15,7 | 1500 | 56,3 | 173 | 136 | |
| 304M-55 | 55 | 77 | 83 | 21,5 | 26 | 32,5 | 38,5 | 14 | M6x20 | 15,7 | 1600 | 56,3 | 158 | 127 | |
| 304M-60 | 60 | 82 | 87 | 22 | 26,5 | 33,5 | 39,5 | 15 | M6x20 | 15,7 | 1900 | 60,3 | 150 | 125 | |
| 304M-65 | 65 | 87 | 92 | 22 | 26,5 | 33,5 | 39,5 | 15 | M6x20 | 15,7 | 2000 | 60,3 | 139 | 118 | |
| 304M-70 | 70 | 97 | 103 | 24 | 29,1 | 36,1 | 44,1 | 14 | M8x25 | 37,3 | 3400 | 94,8 | 187 | 152 |
Die Maße stammen aus dem KYS-Produktkatalog 2025 (S. 37). Aktuelle Werte werden mit Ihrem Angebot bestätigt.
