Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

Serien100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Größe wählen und Angebot anfordern Katalog

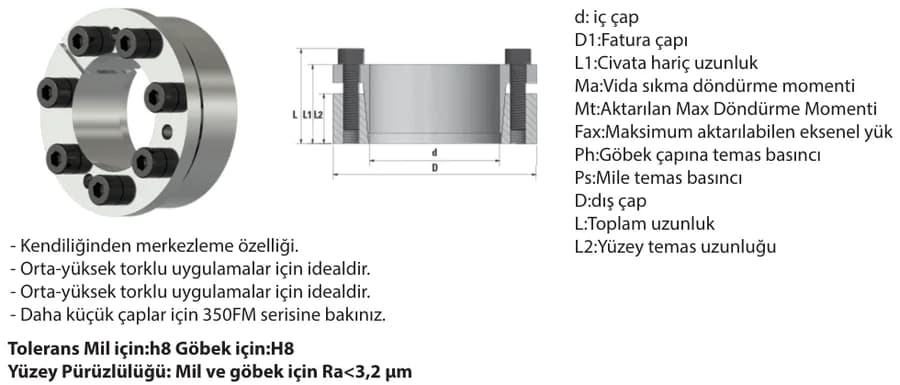

46 Produkte · 350F Serie

Produktcode	dmm	Dmm	D1mm	L3mm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
350F-18	18	47	54	17	22	28	34	6	M6	14	320	36	314	120	0,3
350F-19	19	47	54	17	22	28	34	6	M6	14	340	36	297	120	0,3
350F-20	20	47	54	17	22	28	34	6	M6	17	340	34	266	113	0,3
350F-22	22	47	54	17	22	28	34	6	M6	17	370	34	242	113	0,3
350F-24	24	50	57	17	22	28	34	6	M6	17	400	34	222	106	0,3
350F-25	25	50	57	17	22	28	34	6	M6	17	420	34	213	106	0,3
350F-28	28	55	62	17	22	28	34	6	M6	17	470	34	190	97	0,4
350F-30	30	55	62	17	22	28	34	6	M6	17	510	34	177	97	0,4
350F-32	32	60	67	17	22	28	34	8	M6	17	720	45	222	118	0,4
350F-35	35	60	67	17	22	28	34	8	M6	17	790	45	203	118	0,4
350F-38	38	65	72	17	22	28	34	8	M6	17	860	45	187	109	0,5
350F-40	40	65	72	17	22	28	34	8	M6	17	900	45	177	109	0,5
350F-42	42	75	82	20	25	33	41	8	M8	41	1760	84	265	149	0,8
350F-45	45	75	82	20	25	33	41	8	M8	41	1890	84	248	149	0,7
350F-48	48	80	87	20	25	33	41	8	M8	41	2010	84	232	139	0,8
350F-50	50	80	87	20	25	33	41	8	M8	41	2100	84	223	139	0,8
350F-55	55	85	92	20	25	33	41	8	M8	41	2310	84	203	131	0,9
350F-60	60	90	97	20	25	33	41	8	M8	41	2520	84	186	124	0,9
350F-65	65	95	102	20	25	33	41	10	M8	41	3400	104	193	132	1
350F-70	70	110	117	24	30	40	50	8	M10	83	4670	133	211	134	1,9
350F-75	75	115	122	24	30	40	50	8	M10	83	5000	133	197	128	2
350F-80	80	120	127	24	30	40	50	8	M10	83	5330	133	184	123	2
350F-85	85	125	132	24	30	40	50	10	M10	83	7080	167	217	147	2
350F-90	90	130	137	24	30	40	50	10	M10	83	7500	167	205	142	2,2
350F-95	95	135	142	24	30	40	50	10	M10	83	7900	167	194	137	2,3
350F-100	100	145	152	26	32	44	56	8	M12	145	9700	194	198	137	3
350F-110	110	155	162	26	32	44	56	8	M12	145	10700	194	180	128	3,2
350F-120	120	165	172	26	32	44	56	10	M12	145	14500	241	186	135	3,4
350F-130	130	180	187	34	40	54	66	12	M12	230	18950	291	175	126	5,2
350F-140	140	190	197	34	40	54	68	10	M14	230	23300	333	167	123	5,4
350F-150	150	200	207	34	40	54	68	10	M14	230	25000	333	173	130	5,7
350F-160	160	210	217	34	40	54	68	12	M14	230	32000	400	195	149	6
350F-170	170	225	232	44	50	64	78	12	M14	230	34000	400	142	107	8,3
350F-180	180	235	242	44	50	64	78	12	M14	230	36000	400	134	103	8,8
350F-190	190	250	257	44	50	64	78	16	M14	230	47500	500	159	121	10
350F-200	200	260	267	44	50	64	78	16	M14	230	50000	500	151	116	10,5
350F-220	220	285	292	50	56	75	91	12	M16	355	55000	500	143	110	11
350F-240	240	305	312	50	56	73	89	15	M16	355	75000	625	138	108	11,8
350F-260	260	325	332	50	56	73	89	18	M16	355	99000	760	170	136	12,8
350F-280	280	355	362	60	66	85	103	16	M18	490	115000	820	148	117	13,6
350F-300	300	375	382	60	66	85	103	18	M18	490	130000	865	155	124	15
350F-320	320	405	412	74	81	102	122	18	M20	690	175000	1090	154	121	15,8
350F-340	340	425	432	74	81	102	122	21	M20	690	230000	1350	167	133	17,6
350F-360	360	455	462	86	94	116	138	18	M22	930	265000	1472	142	112	18,9
350F-380	380	475	482	86	94	116	138	21	M22	930	315000	1660	156	125	20,5
350F-400	400	495	502	86	94	116	138	21	M22	930	340000	1700	150	121	21,2
