Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

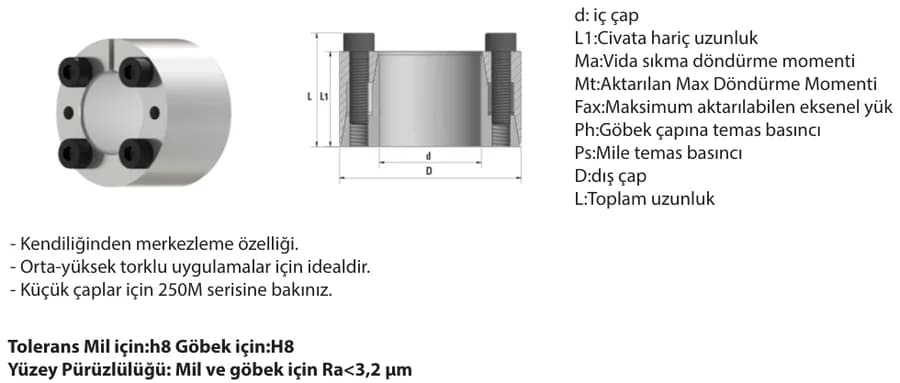

23 Produkte · 250M Serie

Produktcode	dmm	Dmm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
250M-5	5	16	11	13,5	3	M2,5	1,2	7	2,8	205	64	0,011
250M-6	6	16	11	13,5	3	M2,5	1,2	8	2,8	171	64	0,012
250M-6,35	6,35	16	11	13,5	3	M2,5	1,2	9	2,8	161	64	0,012
250M-7	7	17	11	13,5	3	M2,5	1,2	10	2,8	146	60	0,013
250M-8	8	18	11	13,5	3	M2,5	1,2	11	2,8	128	57	0,015
250M-9	9	20	13	15,5	4	M2,5	1,2	17	3,7	135	61	0,02
250M-9,53	9,53	20	13	15,5	4	M2,5	1,2	18	3,7	127	61	0,02
250M-10	10	20	13	15,5	4	M2,5	1,2	19	3,7	121	61	0,019
250M-11	11	22	13	15,5	4	M2,5	1,2	21	3,7	110	55	0,024
250M-12	12	22	13	15,5	4	M2,5	1,2	22	3,7	101	55	0,022
250M-12,7	12,7	22	13	15,5	4	M2,5	1,2	24	4	104	56	0,022
250M-14	14	26	17	20	4	M3	2,2	40	5,7	99	53	0,039
250M-15	15	28	17	20	4	M3	2,2	43	5,7	93	50	0,044
250M-16	16	32	17	21	4	M4	4,9	75	9,5	145	73	0,067
250M-17	17	35	21	25	4	M4	4,9	80	9,5	117	57	0,09
250M-18	18	35	21	25	4	M4	4,9	85	9,5	111	57	0,087
250M-19	19	35	21	25	4	M4	4,9	90	9,5	105	57	0,083
250M-20	20	38	21	26	4	M5	10	155	16	162	85	0,1
250M-22	22	40	21	26	4	M5	10	170	16	148	81	0,11
250M-24	24	47	26	32	4	M6	17	265	22	149	76	0,2
250M-25	25	47	26	32	4	M6	17	275	22	143	76	0,19
250M-25,4	25,4	47	26	32	4	M6	17	280	28	141	76	0,18
250M-28	28	50	26	32	6	M6	17	460	33	192	107	0,22
