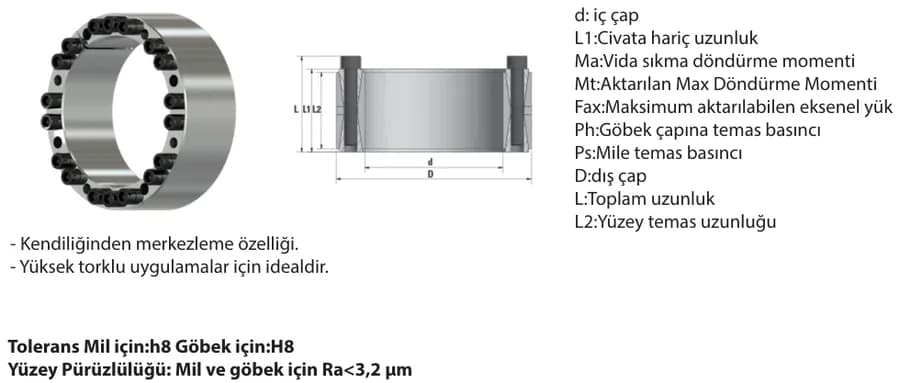

Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

23 Produkte · 410 Serie

Produktcode	dmm	Dmm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
410-100	100	145	60	65	75	9	M10	83	6575	132	91	63	4,1
410-110	110	155	60	65	75	10	M10	83	8037	146	92	65	4,4
410-120	120	165	60	65	75	12	M10	83	10521	175	101	74	4,8
410-130	130	180	68	74	84	15	M10	83	14247	219	101	73	6,5
410-140	140	190	68	74	84	15	M10	83	15343	219	94	69	7
410-150	150	200	68	74	84	16	M10	83	17543	234	94	70	7,4
410-160	160	210	68	74	84	18	M10	83	21041	263	99	75	7,8
410-170	170	225	75	81	93	15	M12	145	27352	322	105	80	10
410-180	180	235	75	81	93	16	M12	145	30892	343	106	81	10,6
410-190	190	250	88	94	106	18	M12	145	36684	386	96	73	14,3
410-200	200	260	88	94	106	20	M12	145	42906	429	101	78	15
410-220	220	285	98	104	116	21	M12	145	49556	451	89	69	19,8
410-240	240	305	98	104	116	24	M12	145	61784	515	93	73	21,4
410-260	260	325	98	104	116	27	M12	145	75300	579	97	77	23
410-280	280	355	120	126	140	28	M14	230	115034	822	106	84	35,2
410-300	300	375	120	126	140	28	M14	230	123250	822	99	80	37,4
410-320	320	405	135	142	158	28	M16	355	179652	1125	110	87	51,3
410-340	340	425	135	142	158	28	M16	355	191209	1125	103	83	54,1
410-360	360	455	158	165	183	24	M18	485	209622	1165	84	67	75,4
410-380	380	475	158	165	183	27	M18	485	248927	1310	90	72	79
410-400	400	495	158	165	183	32	M18	485	310552	1553	101	82	82,8
410-420	420	515	158	165	183	32	M18	485	326079	1553	96	78	86,5
410-440	440	545	172	180	200	27	M20	690	372775	1694	91	74	110
