Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

Serien100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Größe wählen und Angebot anfordern Katalog

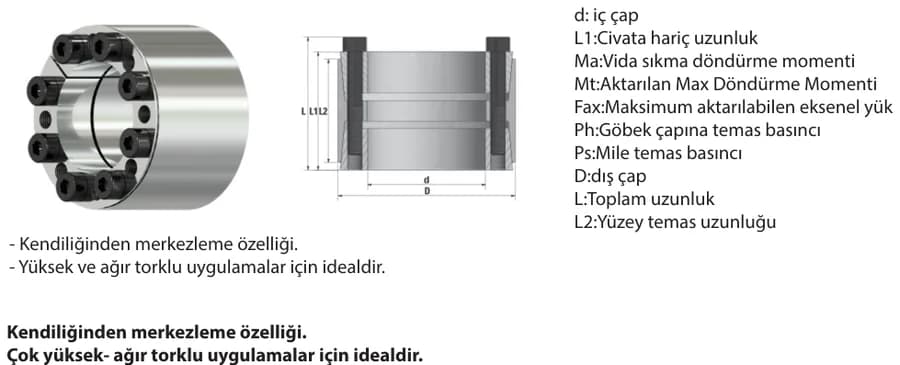

46 Produkte · 401 Serie

Produktcode	dmm	Dmm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
401-24	24	50	32	40	46	6	M6	17	650	55	182	91	0,5
401-24SD	24	55	32	40	46	6	M6	17	800	67	308	134	0,5
401-25	25	50	32	40	46	6	M6	17	650	67	182	91	0,5
401-25SD	25	55	32	40	46	6	M6	17	840	67	295	134	0,5
401-28	28	55	32	40	46	6	M6	17	940	67	264	134	0,6
401-30	30	55	32	40	46	6	M6	17	1000	67	246	134	0,6
401-32	32	60	44	54	60	8	M6	17	1200	78	190	101	0,7
401-35	35	60	44	54	60	8	M6	17	1400	78	174	101	0,7
401-38	38	65	44	54	60	8	M6	41	1850	90	199	100	0,7
401-38SD	38	75	44	54	62	8	M8	41	2700	144	296	150	0,7
401-40	40	65	44	54	60	8	M6	41	2000	90	189	117	0,7
401-40SD	40	75	44	54	62	8	M8	41	2900	144	281	150	0,7
401-42	42	75	44	54	62	8	M8	41	3000	144	268	150	1
401-45	45	75	44	54	62	8	M8	41	3200	144	250	150	0,9
401-48	48	80	56	66	74	8	M8	41	4000	165	207	124	1,4
401-50	50	80	56	66	74	8	M8	41	4100	165	198	124	1,3
401-55	55	85	56	66	74	10	M8	41	5100	185	203	131	1,5
401-60	60	90	56	66	74	10	M8	41	6200	206	208	138	1,6
401-65	65	95	56	66	74	10	M8	41	6700	206	191	131	1,8
401-70	70	110	70	80	90	10	M10	83	11800	338	229	145	3
401-75	75	115	70	80	90	10	M10	83	12700	338	213	139	3,3
401-80	80	120	70	80	90	12	M10	83	14900	372	220	147	3,5
401-85	85	125	70	80	90	12	M10	83	15800	372	207	141	3,7
401-90	90	130	70	80	90	12	M10	83	18200	405	213	148	3,8
401-95	95	135	70	80	90	12	M10	83	19300	405	202	142	5
401-100	100	145	90	102	114	12	M12	145	27700	555	210	145	6
401-110	110	155	90	102	114	12	M12	145	33300	605	209	148	6,2
401-120	120	165	90	102	114	12	M12	145	42400	706	223	162	7,2
401-130	130	180	104	116	130	12	M14	230	53700	826	201	145	10
401-140	140	190	104	116	130	14	M14	230	67400	963	217	160	10,2
401-150	150	200	104	116	130	16	M14	230	77400	1030	217	163	10,8
401-160	160	210	104	116	130	16	M14	230	88100	1100	217	166	11,5
401-170	170	225	134	149	165	14	M16	355	111000	1310	186	141	17
401-180	180	235	134	149	165	16	M16	355	126000	1410	188	144	18,5
401-190	190	250	134	149	165	16	M16	355	142000	1500	190	145	21,5
401-200	200	260	134	149	165	16	M16	355	150000	1500	181	139	22
401-220	220	285	134	150	166	18	M16	355	185000	1690	185	143	26,59
401-240	240	305	134	150	166	20	M16	355	225000	1870	188	148	28,71
401-260	260	325	134	150	166	22	M16	690	256000	1970	182	146	31,23
401-280	280	355	165	177	197	18	M20	690	370000	2640	190	150	46,77
401-300	300	375	165	177	197	20	M20	690	440000	2940	197	157	49,72
401-320	320	405	165	177	197	20	M20	690	493000	3080	194	153	60,52
401-340	340	425	165	177	197	22	M20	690	549000	3230	191	153	63,2
401-360	360	455	190	203	225	21	M22	930	680000	3780	183	145	68,78
401-380	380	475	190	203	225	22	M22	930	752000	3960	182	145	91,04
401-400	400	495	190	203	225	24	M22	930	864000	4320	188	152	95,3
