Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

Serien100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Größe wählen und Angebot anfordern Katalog

41 Produkte · 301 Serie

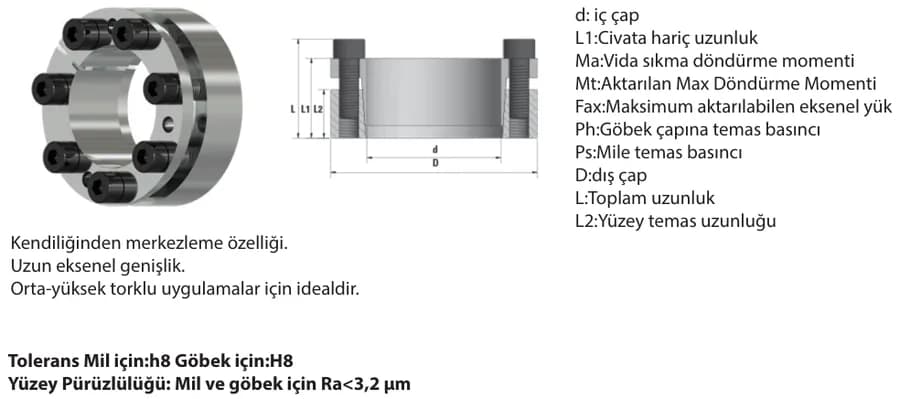

Produktcode	dmm	Dmm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
301-18	18	47	26	41	47	6	M6	17	490	55	310	119	0,5
301-19	19	47	26	41	47	6	M6	17	510	55	294	119	0,5
301-20	20	47	26	41	47	6	M6	17	540	55	279	119	0,5
301-22	22	47	26	41	47	6	M6	17	600	55	254	119	0,5
301-24	24	50	26	41	47	6	M6	17	650	55	233	112	0,5
301-25	25	50	26	41	47	6	M6	17	680	55	223	112	0,5
301-28	28	55	26	41	47	6	M6	17	760	55	199	102	0,6
301-30	30	55	26	41	47	6	M6	17	820	55	186	102	0,6
301-32	32	60	26	41	47	8	M6	17	1160	73	233	124	0,7
301-35	35	60	26	41	47	8	M6	17	1270	73	213	124	0,6
301-38	38	65	26	41	47	8	M6	17	1380	73	196	115	0,8
301-40	40	65	26	41	47	8	M6	17	1450	73	186	115	0,6
301-42	42	75	30	49	57	6	M8	41	2120	101	213	119	1,2
301-45	45	75	30	49	57	6	M8	41	2270	101	199	119	1,1
301-48	48	80	30	49	57	8	M8	41	3230	135	248	149	1,3
301-50	50	80	30	49	57	8	M8	41	3370	135	238	149	1,1
301-55	55	85	30	49	57	8	M8	41	3700	135	217	140	1,2
301-60	60	90	30	49	57	8	M8	41	4040	135	199	132	1,3
301-65	65	95	30	49	57	8	M8	41	4380	135	183	125	1,4
301-70	70	110	40	59	69	8	M10	83	7490	214	203	129	2,5
301-75	75	115	40	59	69	8	M10	83	8020	214	189	123	2,6
301-80	80	120	40	59	69	8	M10	83	8560	214	177	118	2,8
301-85	85	125	40	59	69	10	M10	83	11370	268	209	142	2,8
301-90	90	130	40	59	69	10	M10	83	12040	268	197	136	3
301-95	95	135	40	59	69	10	M10	83	12700	268	187	131	3
301-100	100	145	46	68	80	8	M12	145	15580	312	180	124	5,5
301-110	110	155	46	68	80	8	M12	145	17140	312	163	116	4,8
301-120	120	165	46	68	80	10	M12	145	23370	390	187	136	5,5
301-130	130	180	46	68	80	12	M12	145	30380	467	207	150	6
301-140	140	190	50	76	90	10	M14	230	37410	535	203	149	7,5
301-150	150	200	50	76	90	12	M14	230	48100	641	227	170	7,7
301-160	160	210	50	76	90	12	M14	230	51300	641	213	162	8
301-170	170	225	50	76	90	14	M14	230	63600	748	234	176	9,8
301-180	180	235	50	76	90	14	M14	230	67350	748	221	169	9,8
301-190	190	250	50	76	90	16	M14	230	76150	802	224	170	10,57
301-200	200	260	50	76	90	16	M14	230	85500	855	227	175	11,24
301-220	220	285	64	98	114	12	M16	355	98050	891	168	130	14,8
301-240	240	305	64	98	114	16	M16	355	133700	1114	192	151	15,7
301-260	260	325	64	98	114	18	M16	355	185000	1001	279	223	17
301-280	280	355	75	121	139	16	M18	485	207000	1128	245	193	36
301-300	300	375	75	121	139	18	M18	485	259000	1264	257	206	37
