Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

21 Produkte · 350FM Serie

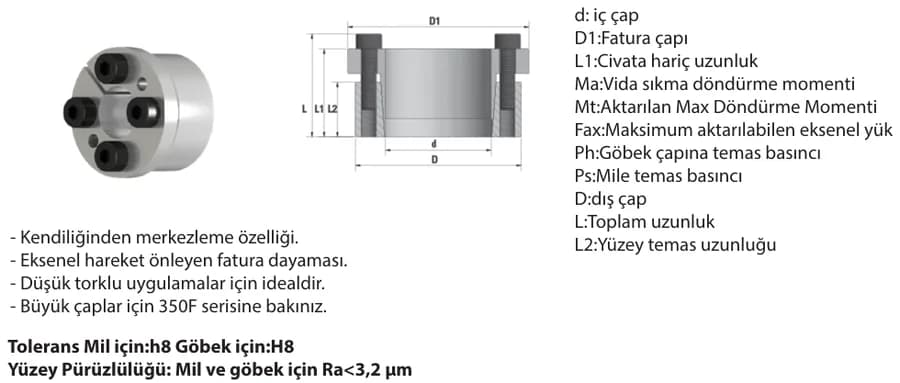

Produktcode	dmm	Dmm	D1mm	L3mm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²
350FM-6	6	22	25	11	13	17	21	4	M4	5	22	7,3	323	88
350FM-7	7	22	25	11	13	17	21	4	M4	5	26	7,3	277	88
350FM-8	8	22	25	11	13	17	21	4	M4	5	29	7,3	242	88
350FM-9	9	25	28	11	13	17	21	4	M4	5	33	7,3	215	77
350FM-10	10	25	28	11	13	17	21	4	M4	5	37	7,3	194	77
350FM-11	11	27	30	11	13	17	21	4	M4	5	54	9,7	235	96
350FM-12	12	27	30	11	13	17	21	4	M4	5	58	9,7	215	96
350FM-14	14	30	33	13	15	19	23	4	M4	5	102	14,6	231	108
350FM-15	15	30	33	13	15	19	23	4	M4	5	110	14,6	215	108
350FM-16	16	30	33	13	15	19	23	4	M4	5	117	14,6	202	108
350FM-17	17	34	37	13	15	19	23	4	M4	5	124	14,6	190	95
350FM-18	18	34	37	13	16	20	24	4	M4	5	131	14,6	179	95
350FM-19	19	34	37	13	16	20	24	4	M4	5	139	14,6	170	95
350FM-20	20	40	45	16	19	24	29	4	M5	10	235	23,5	207	104
350FM-22	22	40	45	16	19	24	29	4	M5	10	258	23,5	189	104
350FM-24	24	43	48	16	19	24	29	4	M5	10	375	31,5	230	129
350FM-25	25	43	48	16	19	24	29	4	M5	10	391	31,5	221	129
350FM-28	28	50	55	18	21	26	31	4	M5	10	547	39,1	218	122
350FM-30	30	50	55	18	21	26	31	4	M5	10	586	39,1	203	122
350FM-32	32	55	60	18	21	26	31	4	M5	10	625	39,1	191	111
350FM-35	35	55	60	18	21	26	31	4	M5	10	684	39,1	174	111
