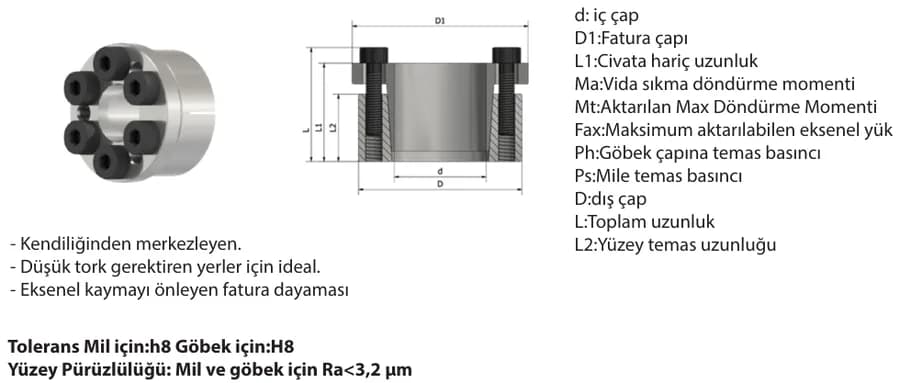

11 Produkte · 303M Serie
| Produktcode | dmm | Dmm | D1mm | L3mm | L2mm | L1mm | Lmm | Anzahl Schrauben | Schraube (DIN 912 12.9) | MaNm | MtNm | FaxkN | PsN/mm² | PhN/mm² | Gewichtkg | Hinzufügen |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 303M-6 | 6 | 18 | 20 | 9,3 | 10,8 | 13,8 | 16,3 | 3 | M2,5 | 1,2 | 9 | 3 | 184 | 69 | 0,012 | |
| 303M-6,35 | 6,35 | 18 | 20 | 9,3 | 10,8 | 13,8 | 16,3 | 3 | M2,5 | 1,2 | 10 | 3 | 173 | 69 | 0,012 | |
| 303M-8 | 8 | 21 | 23,5 | 9,3 | 10,8 | 13,8 | 16,3 | 3 | M2,5 | 1,2 | 11 | 3 | 157 | 65 | 0,013 | |
| 303M-10 | 10 | 23 | 25,5 | 9,6 | 10,9 | 14,4 | 16,9 | 3 | M2,5 | 1,2 | 12 | 3 | 138 | 61 | 0,015 | |
| 303M-11 | 11 | 24 | 26,5 | 10 | 11,5 | 15 | 17,5 | 4 | M2,5 | 1,2 | 18 | 4 | 138 | 62 | 0,02 | |
| 303M-12 | 12 | 26 | 28,5 | 10 | 11,5 | 15,5 | 18 | 4 | M2,5 | 1,2 | 19 | 4 | 130 | 62 | 0,02 | |
| 303M-14 | 14 | 28 | 30,5 | 11 | 13 | 17 | 19,5 | 4 | M2,5 | 1,2 | 20 | 4 | 124 | 62 | 0,019 | |
| 303M-15 | 15 | 29 | 33 | 12 | 14 | 18 | 20,5 | 4 | M2,5 | 1,2 | 22 | 4 | 113 | 56 | 0,024 | |
| 303M-16 | 16 | 30 | 33 | 12 | 14 | 18 | 20,5 | 4 | M2,5 | 1,2 | 24 | 4 | 104 | 56 | 0,022 | |
| 303M-17 | 17 | 31 | 33,5 | 12 | 14 | 18 | 20,5 | 4 | M2,5 | 1,2 | 24 | 4 | 104 | 56 | 0,022 | |
| 303M-18 | 18 | 32 | 34,5 | 13 | 15 | 19 | 22 | 4 | M3 | 2,1 | 42 | 4 | 99 | 53 | 0,039 |
Die Maße stammen aus dem KYS-Produktkatalog 2025 (S. 36). Aktuelle Werte werden mit Ihrem Angebot bestätigt.
