Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

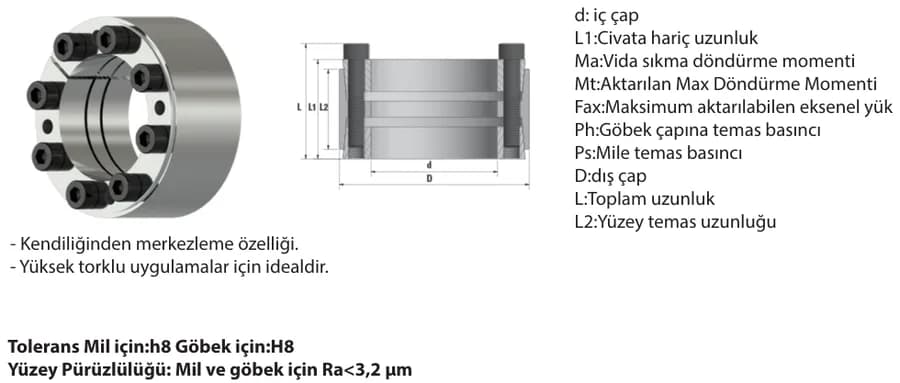

28 Produkte · 400 Serie

Produktcode	dmm	Dmm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
400-70	70	110	50	62	72	8	M10	83	7090	203	192	109	2,3
400-75	75	115	50	62	72	10	M10	83	7800	253	184	120	2,4
400-80	80	120	50	62	72	10	M10	83	10130	253	210	124	2,5
400-85	85	125	50	62	72	10	M10	83	11100	265	203	138	2,6
400-90	90	130	50	62	72	12	M10	83	12540	279	205	126	2,7
400-95	95	135	50	62	72	12	M10	83	13600	286	200	141	3,15
400-100	100	145	60	72	84	10	M12	145	18440	369	204	125	4,1
400-110	110	155	60	72	84	10	M12	145	20200	369	185	117	4,4
400-120	120	165	60	72	84	12	M12	145	24300	406	187	121	4,8
400-130	130	180	65	82	94	14	M12	145	33500	516	199	129	6,3
400-140	140	190	65	82	94	16	M12	145	38700	553	198	131	6,6
400-150	150	200	65	82	94	16	M12	145	41400	553	185	124	7,8
400-160	160	210	65	82	94	16	M12	145	47200	590	185	126	7,4
400-170	170	225	78	93	107	16	M14	230	64500	759	185	126	10,7
400-180	180	235	78	93	107	16	M14	230	68300	759	175	121	11,3
400-190	190	250	88	105	119	16	M14	230	76900	810	153	106	14,6
400-200	200	260	88	105	119	18	M14	230	91100	911	163	115	15,3
400-220	220	285	96	111	127	16	M16	355	116000	1055	159	112	20,2
400-240	240	305	96	111	127	20	M16	355	168800	1407	194	139	21,8
400-260	260	325	96	111	127	22	M16	355	182000	1407	179	130	23,4
400-280	280	355	96	111	131	16	M20	690	230000	1647	205	143	30
400-300	300	375	96	111	131	16	M20	690	263000	1757	204	145	31,2
400-320	320	405	124	136	156	20	M20	690	351000	2196	175	126	48
400-340	340	425	124	136	156	20	M20	690	373000	2196	165	120	51
400-360	360	455	140	155	177	20	M22	930	492000	2734	171	124	69
400-380	380	475	140	155	177	20	M22	930	519000	2734	162	118	73
400-400	400	495	140	155	177	22	M22	930	601000	3007	169	125	76
400-420	420	515	140	155	177	24	M22	930	680000	3200	176	140	80
