Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

Serien100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Größe wählen und Angebot anfordern Katalog

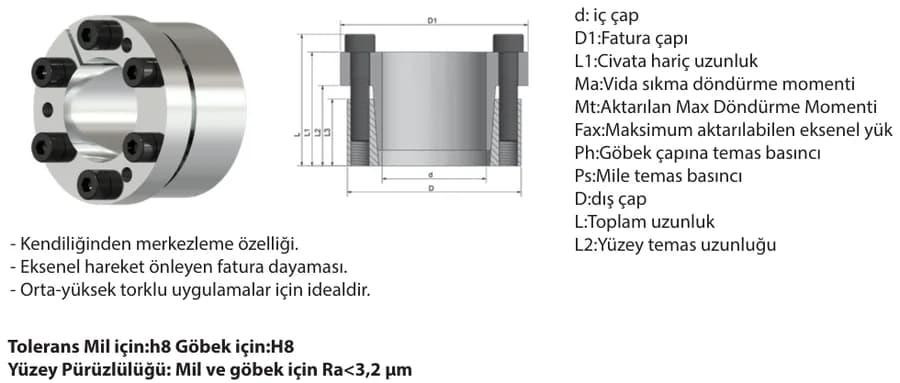

41 Produkte · 351F Serie

Produktcode	dmm	Dmm	D1mm	L3mm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
351F-18	18	47	53	26	30	41	47	6	M6	17	370	34	160	75	0,5
351F-19	19	47	53	26	30	41	47	6	M6	17	370	34	160	75	0,5
351F-20	20	47	53	26	30	41	47	6	M6	17	340	34	175	75	0,5
351F-22	22	47	53	26	30	41	47	6	M6	17	370	34	160	75	0,5
351F-24	24	50	56	26	30	41	47	6	M6	17	400	34	145	70	0,5
351F-25	25	50	56	26	30	41	47	6	M6	17	420	34	140	70	0,5
351F-28	28	55	61	26	30	41	47	6	M6	17	470	34	125	65	0,6
351F-30	30	55	61	26	30	41	47	6	M6	17	510	34	115	65	0,6
351F-32	32	60	66	26	30	41	47	8	M6	17	720	45	145	80	0,7
351F-35	35	60	66	26	30	41	47	8	M6	17	790	45	135	80	0,6
351F-38	38	65	71	26	30	41	47	8	M6	17	860	45	125	70	0,8
351F-40	40	65	71	26	30	41	47	8	M6	17	900	45	120	70	0,6
351F-42	42	75	81	30	35	49	57	6	M8	41	1320	63	135	75	1,2
351F-45	45	75	81	30	35	49	57	6	M8	41	1410	63	125	75	1,1
351F-48	48	80	86	30	35	49	57	8	M8	41	1510	63	120	70	1,3
351F-50	50	80	86	30	35	49	57	8	M8	41	1570	63	110	70	1,1
351F-55	55	85	91	30	35	49	57	8	M8	41	2310	84	135	90	1,2
351F-60	60	90	96	30	35	49	57	8	M8	41	2520	84	124	85	1,3
351F-65	65	95	102	30	35	49	57	8	M8	41	2730	84	115	80	1,4
351F-70	70	110	117	40	45	59	69	8	M10	83	4650	133	125	80	2,5
351F-75	75	115	122	40	45	59	69	8	M10	83	5000	133	120	80	2,6
351F-80	80	120	127	40	45	59	69	8	M10	83	5330	133	110	75	2,8
351F-85	85	125	132	40	45	59	69	10	M10	83	7080	167	130	90	2,8
351F-90	90	130	137	40	45	59	69	10	M10	83	7500	167	125	85	3
351F-95	95	135	142	40	45	59	69	10	M10	83	7900	167	115	85	3
351F-100	100	145	153	46	52	68	80	8	M12	145	9700	194	115	80	5,5
351F-110	110	155	163	46	52	68	80	8	M12	145	10650	194	100	75	4,8
351F-120	120	165	173	46	52	68	80	10	M12	145	14550	243	120	85	5,5
351F-130	130	180	188	46	52	68	80	12	M12	145	18950	291	130	95	6
351F-140	140	190	199	50	57	76	90	8	M14	230	18650	267	100	75	7,5
351F-150	150	200	209	50	57	76	90	12	M14	230	25000	333	120	90	7,7
351F-160	160	210	219	50	57	76	90	10	M14	230	26650	333	110	85	8
351F-170	170	225	234	50	57	76	90	14	M14	230	34000	400	125	95	9,8
351F-180	180	235	244	50	57	76	90	14	M14	230	36000	400	120	90	9,8
351F-190	190	250	259	50	57	76	90	16	M14	230	47500	500	140	120	10
351F-200	200	260	269	50	57	76	90	16	M14	230	50000	500	150	115	10,5
351F-220	220	285	294	64	72	98	114	12	M16	355	65100	592	111	86	14,8
351F-240	240	305	314	64	72	98	114	16	M16	355	88700	740	128	101	15,7
351F-260	260	325	334	64	72	98	114	18	M16	355	115400	887	141	113	17
351F-280	280	355	364	75	83	121	139	16	M18	485	132900	949	120	95	36
351F-300	300	375	384	75	83	121	139	16	M18	230	160200	1068	126	101	37
