Spannsätze

Passfederlose Welle-Nabe-Verbindung für hohe Drehmomente.

Serien100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Größe wählen und Angebot anfordern Katalog

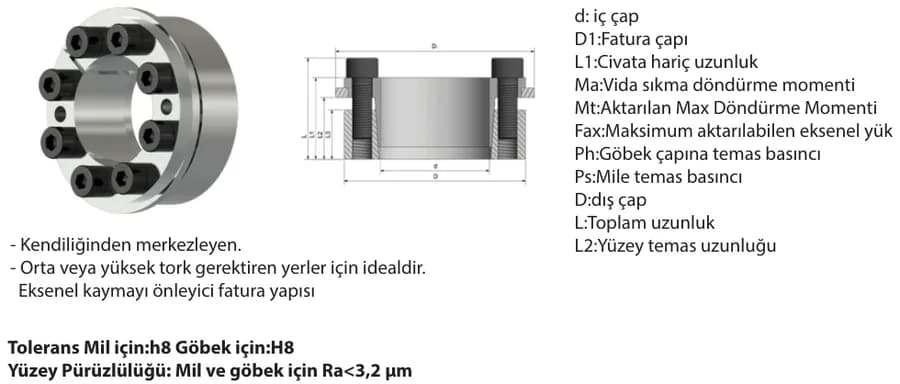

49 Produkte · 350 Serie

Produktcode	dmm	Dmm	D1mm	L3mm	L2mm	L1mm	Lmm	Anzahl Schrauben	Schraube (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Gewichtkg
350-14	14	32	39	14	16	21	25	4	M4	5	100	15	209	91	0,09
350-15	15	32	39	14	16	21	25	4	M4	5	110	15	195	91	0,09
350-16	16	32	39	14	16	21	25	4	M4	5	120	15	183	91	0,08
350-18	18	47	54	17	22	28	34	6	M6	14	320	36	314	120	0,2
350-19	19	47	54	17	22	28	34	6	M6	14	340	36	297	120	0,25
350-20	20	47	54	17	22	28	34	6	M6	17	280	28	220	95	0,3
350-22	22	47	57	17	22	28	34	6	M6	17	300	28	200	95	0,3
350-24	24	50	57	17	22	28	34	6	M6	17	330	28	180	90	0,3
350-25	25	50	57	17	22	28	34	6	M6	17	420	34	210	105	0,3
350-28	28	55	62	17	22	28	34	6	M6	17	470	34	190	95	0,4
350-30	30	55	62	17	22	28	34	6	M6	17	500	34	175	95	0,3
350-32	32	60	67	17	22	28	34	8	M6	17	720	45	220	115	0,4
350-35	35	60	67	17	22	28	34	8	M6	17	790	45	200	115	0,4
350-38	38	65	72	17	22	28	34	8	M6	17	850	45	185	105	0,4
350-40	40	65	72	17	22	28	34	8	M6	17	900	45	175	105	0,4
350-42	42	75	82	20	26	33	41	8	M8	41	1530	73	225	125	0,8
350-45	45	75	82	20	26	33	41	8	M8	41	1650	73	215	125	0,6
350-48	48	80	87	20	26	33	41	8	M8	41	1760	73	200	120	0,8
350-50	50	80	87	20	26	33	41	8	M8	41	1830	73	195	120	0,8
350-55	55	85	92	20	26	33	41	8	M8	41	2300	83	200	130	0,8
350-60	60	90	97	20	26	33	41	8	M8	41	2510	83	185	125	0,8
350-65	65	95	102	20	26	33	41	10	M8	41	3300	101	190	130	0,9
350-70	70	110	117	24	30	40	50	8	M10	83	4670	133	210	135	1,8
350-75	75	115	122	24	30	40	50	8	M10	83	5000	133	195	125	1,8
350-80	80	120	127	24	30	40	50	8	M10	83	5300	133	185	125	1,8
350-85	85	125	132	24	30	40	50	10	M10	83	6300	148	195	135	2
350-90	90	130	137	24	30	40	50	10	M10	83	6750	148	185	130	2,1
350-95	95	135	142	24	30	40	50	10	M10	83	7900	166	195	135	2,1
350-100	100	145	152	26	32	44	56	8	M12	145	9700	194	200	140	2,8
350-110	110	155	162	26	32	44	56	8	M12	145	10600	194	180	130	3
350-120	120	165	172	26	32	44	56	10	M12	145	14100	235	185	135	3,2
350-130	130	180	187	34	40	54	66	12	M12	145	18900	290	175	125	4,8
350-140	140	190	197	34	40	54	68	10	M14	230	22700	324	165	120	5,2
350-150	150	200	207	34	40	54	68	10	M14	230	25000	333	175	130	5,4
350-160	160	210	217	34	40	54	68	12	M14	230	29000	362	180	135	5,7
350-170	170	225	232	44	50	64	78	12	M14	230	34000	400	140	105	8
350-180	180	235	242	44	50	64	78	12	M14	230	36000	400	135	105	8,3
350-190	190	250	257	44	50	64	78	16	M14	230	47500	500	160	120	9,6
350-200	200	260	267	44	50	64	78	16	M14	230	50000	500	150	115	10
350-220	220	285	292	50	56	73	89	12	M16	355	52600	478	140	108	13,7
350-240	240	305	312	50	56	73	89	15	M16	355	70000	583	135	106	14,5
350-260	260	325	332	50	56	73	89	18	M16	355	93000	715	165	132	15,7
350-280	280	355	362	60	66	85	103	16	M18	490	108000	771	140	110	22,8
350-300	300	375	382	60	66	85	103	18	M18	490	125000	830	150	120	24,8
350-320	320	405	412	74	81	102	122	18	M20	690	160000	1000	150	118	34,8
350-340	340	425	432	74	81	102	122	21	M20	690	220000	1295	160	128	36,9
350-360	360	455	462	86	94	116	138	18	M22	930	252000	1400	137	108	50
350-380	380	475	482	86	94	116	138	21	M22	930	310000	1630	150	120	53
350-400	400	495	502	86	94	116	138	21	M22	930	325000	1625	145	117	56
