Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

Series100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Choose a Size and Request a Quote Catalogue

46 products · 200 Series

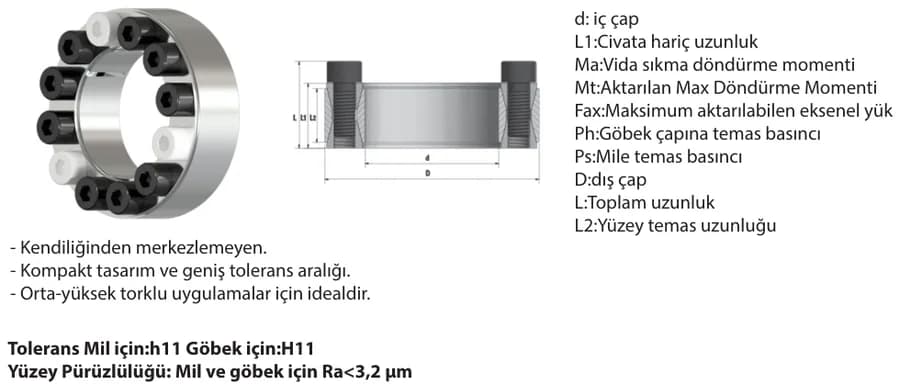

Product Code	dmm	Dmm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
200-18	18	47	17	20	26	8	M6	17	300	33	290	110	0,2
200-19	19	47	17	20	26	8	M6	17	310	33	275	110	0,2
200-20	20	47	17	20	26	8	M6	17	330	33	260	110	0,2
200-22	22	47	17	20	26	8	M6	17	360	33	235	110	0,2
200-24	24	50	17	20	26	8	M6	17	390	33	215	105	0,3
200-25	25	50	17	20	26	8	M6	17	410	33	205	105	0,3
200-28	28	55	17	20	26	10	M6	17	570	41	230	115	0,3
200-30	30	55	17	20	26	10	M6	17	610	41	215	115	0,3
200-32	32	60	17	20	26	12	M6	17	780	49	240	130	0,3
200-35	35	60	17	20	26	12	M6	17	850	49	220	125	0,3
200-38	38	65	17	20	26	14	M6	17	1070	57	235	135	0,4
200-40	40	65	17	20	26	14	M6	17	1120	56	220	135	0,3
200-42	42	75	20	24	32	12	M8	41	1860	89	280	155	0,6
200-45	45	75	20	24	32	12	M8	41	1990	89	260	155	0,6
200-48	48	80	20	24	32	12	M8	41	2120	88	245	145	0,6
200-50	50	80	20	24	32	12	M8	41	2200	88	235	145	0,6
200-55	55	85	20	24	32	14	M8	41	2810	102	245	160	0,6
200-60	60	90	20	24	32	14	M8	41	3050	102	225	150	0,7
200-65	65	95	20	24	32	16	M8	41	3770	116	235	160	0,7
200-70	70	110	24	28	38	14	M10	83	5600	160	255	160	1,3
200-75	75	115	24	28	38	14	M10	83	5970	159	235	155	1,3
200-80	80	120	24	28	38	14	M10	83	6330	158	220	145	1,4
200-85	85	125	24	28	38	16	M10	83	7660	180	235	160	1,4
200-90	90	130	24	28	38	16	M10	83	8080	180	220	155	1,5
200-95	95	135	24	28	38	18	M10	83	9560	201	235	165	1,6
200-100	100	145	26	33	45	14	M12	145	11300	227	230	160	2,2
200-110	110	155	26	33	45	14	M12	145	12400	226	210	150	2,5
200-120	120	165	26	33	45	16	M12	145	15400	258	220	160	2,6
200-130	130	180	34	38	50	20	M12	145	20800	320	190	140	3,8
200-140	140	190	34	38	50	22	M12	145	24500	351	195	145	3,9
200-150	150	200	34	38	50	24	M12	145	28500	381	200	150	4
200-160	160	210	34	38	50	26	M12	145	32900	411	200	155	4,3
200-170	170	225	38	44	58	22	M14	230	40400	476	195	150	5,8
200-180	180	235	38	44	58	24	M14	230	46500	518	200	155	6
200-190	190	250	46	52	66	28	M14	230	57200	602	185	140	8,5
200-200	200	260	46	52	66	30	M14	230	64200	643	185	145	8,6
200-220	220	285	50	56	72	26	M16	355	84500	769	185	145	11
200-240	240	305	50	56	72	30	M16	355	106000	884	195	155	12
200-260	260	325	50	56	72	34	M16	355	129300	995	205	160	13
200-280	280	355	60	66	84	32	M18	485	157200	1123	275	140	19
200-300	300	375	60	66	84	36	M18	485	188200	1255	185	150	20
200-320	320	405	72	78	98	32	M20	690	231400	1445	178	141	30
200-340	340	425	72	78	98	36	M20	690	274500	1615	175	140	30
200-360	360	455	84	90	112	36	M22	930	360300	2002	175	140	42
200-380	380	475	84	90	112	36	M22	930	378700	1994	165	135	44
200-400	400	495	84	90	112	36	M22	930	397000	1985	155	125	46
