Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

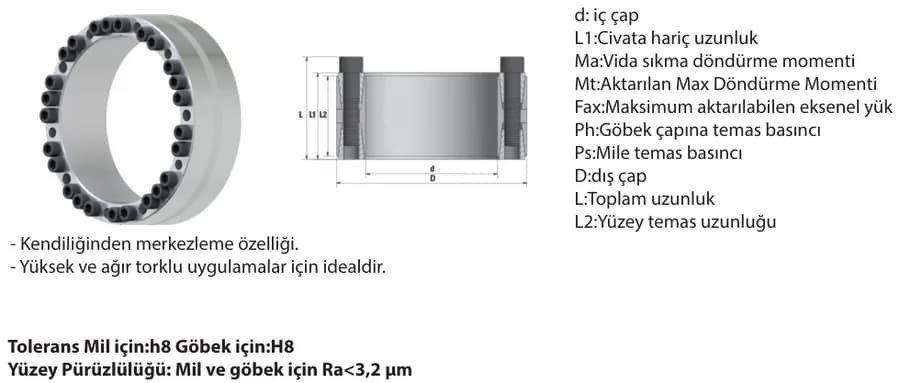

23 products · 411 Series

Product Code	dmm	Dmm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
411-100	100	145	60	65	77	10	M12	145	14244	285	198	136	4,1
411-110	110	155	60	65	77	10	M12	145	15668	285	180	127	4,4
411-120	120	165	60	65	77	12	M12	145	20511	342	198	144	4,8
411-130	130	180	68	74	86	15	M12	145	27775	427	197	142	6,5
411-140	140	190	68	74	86	18	M12	145	35894	513	220	162	7
411-150	150	200	68	74	86	18	M12	145	38485	513	205	154	7,4
411-160	160	210	68	74	86	21	M12	145	47858	598	224	171	7,8
411-170	170	225	75	81	95	18	M14	230	59620	701	222	168	10
411-180	180	235	75	81	95	18	M14	230	63127	701	210	161	10,6
411-190	190	250	88	94	108	20	M14	230	74038	779	186	141	14,3
411-200	200	260	88	94	108	24	M14	230	93522	935	211	163	15
411-220	220	285	98	104	120	18	M16	355	105606	960	189	146	19,8
411-240	240	305	98	104	120	24	M16	355	153624	1280	231	182	21,4
411-260	260	325	98	104	120	25	M16	355	173360	1334	222	178	23
411-280	280	355	120	126	144	24	M18	485	216499	1546	200	158	35,2
411-300	300	375	120	126	144	25	M18	485	241629	1611	195	156	37,4
411-320	320	405	135	142	162	25	M20	690	333337	2083	199	157	51,3
411-340	340	425	135	142	162	25	M20	690	354170	2083	187	150	54,1
411-360	360	455	158	165	187	25	M22	930	463312	2574	186	147	75,4
411-380	380	475	158	165	187	25	M22	930	489052	2574	176	141	79
411-400	400	495	158	165	187	25	M22	930	514791	2574	167	135	82,8
411-420	420	515	158	165	187	30	M22	930	648637	3089	191	156	86,5
411-440	440	545	172	180	204	30	M24	1200	799628	3635	192	155	110
