Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

Series100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Choose a Size and Request a Quote Catalogue

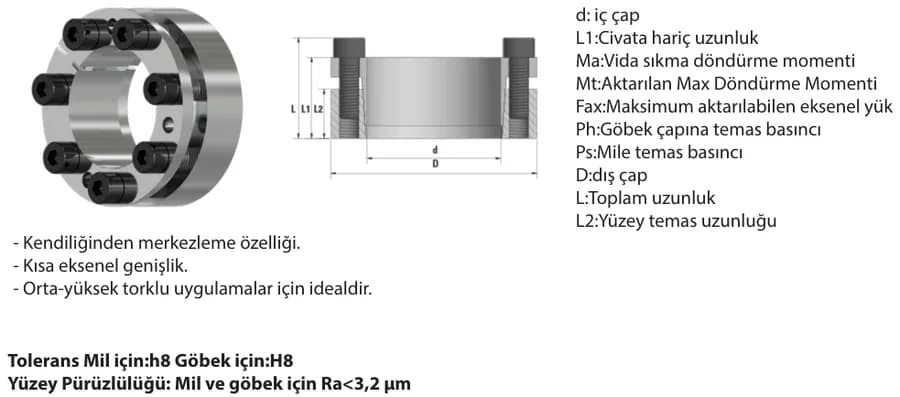

49 products · 300 Series

Product Code	dmm	Dmm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
300-14	14	32	14	21	25	4	M4	5	100	15	209	91	0,09
300-15	15	32	14	21	25	4	M4	5	110	15	195	91	0,09
300-16	16	32	14	21	25	4	M4	5	120	15	183	91	0,08
300-18	18	47	17	28	34	6	M6	14	330	38	326	125	0,3
300-19	19	47	17	28	34	6	M6	14	350	38	308	125	0,3
300-20	20	47	17	28	34	6	M6	14	450	45	352	150	0,3
300-22	22	47	17	28	34	6	M6	14	490	45	320	150	0,3
300-24	24	50	17	28	34	6	M6	14	540	45	293	141	0,3
300-25	25	50	17	28	34	6	M6	14	560	45	281	141	0,3
300-28	28	55	17	28	34	6	M6	14	630	45	251	128	0,4
300-30	30	55	17	28	34	6	M6	14	670	45	234	128	0,3
300-32	32	60	17	28	34	8	M6	14	960	60	293	156	0,4
300-35	35	60	17	28	34	8	M6	14	1050	60	268	156	0,4
300-38	38	65	17	28	34	8	M6	14	1140	60	247	144	0,4
300-40	40	65	17	28	34	8	M6	14	1200	60	234	144	0,4
300-42	42	75	20	33	41	8	M8	35	2410	115	363	204	0,8
300-45	45	75	20	33	41	8	M8	35	2580	115	339	204	0,6
300-48	48	80	20	33	41	8	M8	35	2760	115	318	191	0,8
300-50	50	80	20	33	41	8	M8	35	2870	115	305	191	0,8
300-55	55	85	20	33	41	8	M8	35	3160	129	278	180	0,8
300-60	60	90	20	33	41	8	M8	35	3450	129	254	170	0,8
300-65	65	95	20	33	41	10	M8	35	4650	143	264	181	1,8
300-70	70	110	24	40	50	8	M10	70	6300	181	285	181	1,8
300-75	75	115	24	40	50	8	M10	70	6750	181	266	173	1,8
300-80	80	120	24	40	50	8	M10	70	7200	181	249	166	1,8
300-85	85	125	24	40	50	10	M10	70	9600	226	293	200	2
300-90	90	130	24	40	50	10	M10	70	10150	226	277	192	2,1
300-95	95	135	24	40	50	10	M10	70	10700	226	263	185	2,1
300-100	100	145	26	44	56	8	M12	125	13450	269	274	189	2,6
300-110	110	155	26	44	56	8	M12	125	14750	269	249	177	3
300-120	120	165	26	44	56	10	M12	125	20100	335	257	187	3,2
300-130	130	180	34	54	66	12	M12	125	26200	403	242	175	4,8
300-140	140	190	34	54	68	10	M14	190	30800	440	221	163	5,2
300-150	150	200	34	54	68	10	M14	190	33100	442	230	172	5,4
300-160	160	210	34	54	68	12	M14	190	42400	530	258	197	5,7
300-170	170	225	44	64	78	12	M14	190	45050	530	188	142	8
300-180	180	235	44	64	78	12	M14	190	47700	530	177	136	8,3
300-190	190	250	44	64	78	16	M14	190	67000	705	210	160	9,6
300-200	200	260	44	64	78	16	M14	190	70000	700	200	154	10,5
300-220	220	285	50	73	89	12	M16	295	80970	736	178	137	13,3
300-240	240	305	50	73	89	15	M16	295	110420	920	203	160	14,2
300-260	260	325	50	73	89	18	M16	295	143550	1104	225	180	15,3
300-280	280	355	60	85	103	16	M18	405	166210	1187	187	148	22,7
300-300	300	375	60	85	103	18	M18	405	200340	1335	197	157	24,3
300-320	320	405	74	102	122	18	M20	580	279000	1750	196	155	34,1
300-340	340	425	74	102	122	21	M20	580	346000	2040	215	172	36
300-360	360	455	86	116	138	18	M22	780	388000	2160	185	146	49,4
300-380	380	475	86	116	138	21	M22	780	478000	2520	204	163	51,9
300-400	400	495	86	116	138	21	M22	780	503000	2520	194	157	55,3
