Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

Series100 200 210 250 300 301 302 350 350F 351 351F 400 410 411 450 401 310 100M 250M 350FM 303M 304M

Choose a Size and Request a Quote Catalogue

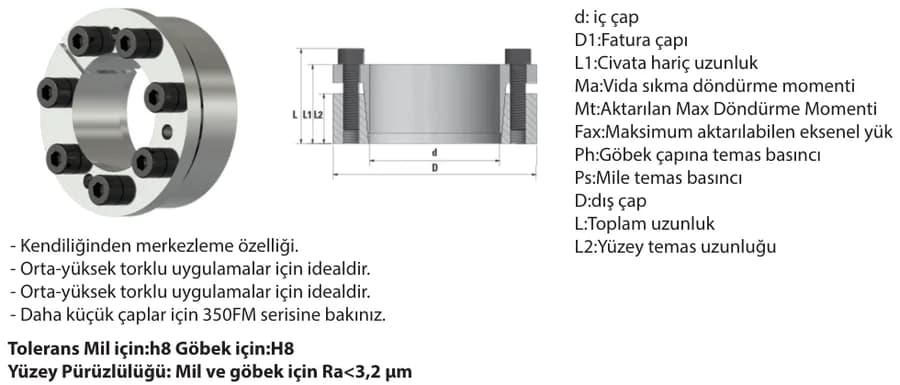

46 products · 350F Series

Product Code	dmm	Dmm	D1mm	L3mm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
350F-18	18	47	54	17	22	28	34	6	M6	14	320	36	314	120	0,3
350F-19	19	47	54	17	22	28	34	6	M6	14	340	36	297	120	0,3
350F-20	20	47	54	17	22	28	34	6	M6	17	340	34	266	113	0,3
350F-22	22	47	54	17	22	28	34	6	M6	17	370	34	242	113	0,3
350F-24	24	50	57	17	22	28	34	6	M6	17	400	34	222	106	0,3
350F-25	25	50	57	17	22	28	34	6	M6	17	420	34	213	106	0,3
350F-28	28	55	62	17	22	28	34	6	M6	17	470	34	190	97	0,4
350F-30	30	55	62	17	22	28	34	6	M6	17	510	34	177	97	0,4
350F-32	32	60	67	17	22	28	34	8	M6	17	720	45	222	118	0,4
350F-35	35	60	67	17	22	28	34	8	M6	17	790	45	203	118	0,4
350F-38	38	65	72	17	22	28	34	8	M6	17	860	45	187	109	0,5
350F-40	40	65	72	17	22	28	34	8	M6	17	900	45	177	109	0,5
350F-42	42	75	82	20	25	33	41	8	M8	41	1760	84	265	149	0,8
350F-45	45	75	82	20	25	33	41	8	M8	41	1890	84	248	149	0,7
350F-48	48	80	87	20	25	33	41	8	M8	41	2010	84	232	139	0,8
350F-50	50	80	87	20	25	33	41	8	M8	41	2100	84	223	139	0,8
350F-55	55	85	92	20	25	33	41	8	M8	41	2310	84	203	131	0,9
350F-60	60	90	97	20	25	33	41	8	M8	41	2520	84	186	124	0,9
350F-65	65	95	102	20	25	33	41	10	M8	41	3400	104	193	132	1
350F-70	70	110	117	24	30	40	50	8	M10	83	4670	133	211	134	1,9
350F-75	75	115	122	24	30	40	50	8	M10	83	5000	133	197	128	2
350F-80	80	120	127	24	30	40	50	8	M10	83	5330	133	184	123	2
350F-85	85	125	132	24	30	40	50	10	M10	83	7080	167	217	147	2
350F-90	90	130	137	24	30	40	50	10	M10	83	7500	167	205	142	2,2
350F-95	95	135	142	24	30	40	50	10	M10	83	7900	167	194	137	2,3
350F-100	100	145	152	26	32	44	56	8	M12	145	9700	194	198	137	3
350F-110	110	155	162	26	32	44	56	8	M12	145	10700	194	180	128	3,2
350F-120	120	165	172	26	32	44	56	10	M12	145	14500	241	186	135	3,4
350F-130	130	180	187	34	40	54	66	12	M12	230	18950	291	175	126	5,2
350F-140	140	190	197	34	40	54	68	10	M14	230	23300	333	167	123	5,4
350F-150	150	200	207	34	40	54	68	10	M14	230	25000	333	173	130	5,7
350F-160	160	210	217	34	40	54	68	12	M14	230	32000	400	195	149	6
350F-170	170	225	232	44	50	64	78	12	M14	230	34000	400	142	107	8,3
350F-180	180	235	242	44	50	64	78	12	M14	230	36000	400	134	103	8,8
350F-190	190	250	257	44	50	64	78	16	M14	230	47500	500	159	121	10
350F-200	200	260	267	44	50	64	78	16	M14	230	50000	500	151	116	10,5
350F-220	220	285	292	50	56	75	91	12	M16	355	55000	500	143	110	11
350F-240	240	305	312	50	56	73	89	15	M16	355	75000	625	138	108	11,8
350F-260	260	325	332	50	56	73	89	18	M16	355	99000	760	170	136	12,8
350F-280	280	355	362	60	66	85	103	16	M18	490	115000	820	148	117	13,6
350F-300	300	375	382	60	66	85	103	18	M18	490	130000	865	155	124	15
350F-320	320	405	412	74	81	102	122	18	M20	690	175000	1090	154	121	15,8
350F-340	340	425	432	74	81	102	122	21	M20	690	230000	1350	167	133	17,6
350F-360	360	455	462	86	94	116	138	18	M22	930	265000	1472	142	112	18,9
350F-380	380	475	482	86	94	116	138	21	M22	930	315000	1660	156	125	20,5
350F-400	400	495	502	86	94	116	138	21	M22	930	340000	1700	150	121	21,2
