Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

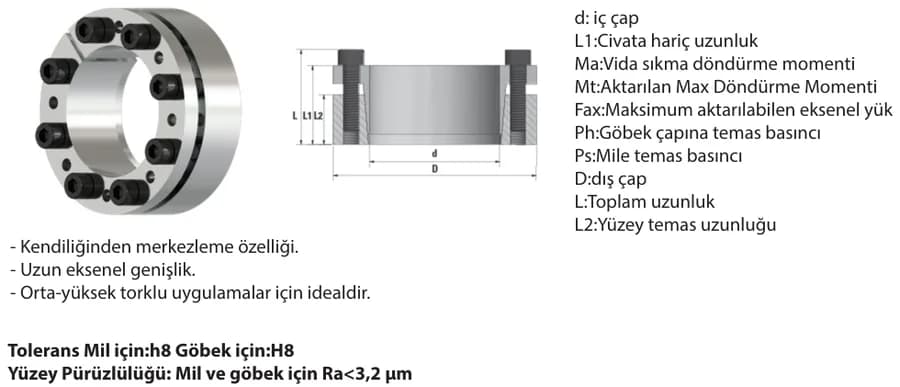

27 products · 302 Series

Product Code	dmm	Dmm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
302-18	18	40	12	20	24	6	M4	5	210	23,7	233	131	0,2
302-19	19	41	12	20	24	6	M4	5	220	23,7	221	128	0,2
302-20	20	42	12	20	24	7	M4	5	270	27,7	245	146	0,2
302-22	22	44	12	20	24	7	M4	5	300	27,7	223	139	0,2
302-24	24	46	12	20	24	7	M4	5	330	27,7	204	133	0,2
302-25	25	47	12	20	24	7	M4	5	340	27,7	196	130	0,2
302-28	28	50	12	20	24	9	M4	5	500	35,6	225	157	0,2
302-30	30	52	12	20	24	9	M4	5	530	35,6	210	151	0,2
302-32	32	54	12	20	24	9	M4	5	570	35,6	197	146	0,2
302-35	35	57	16	24	28	10	M4	5	690	39,5	158	115	0,3
302-36	36	58	16	24	28	10	M4	5	710	39,5	153	113	0,3
302-38	38	60	16	24	28	11	M4	5	830	43,5	160	120	0,3
302-40	40	62	16	24	28	11	M4	5	870	43,5	152	116	0,4
302-42	42	70	19	30	36	8	M6	17	1530	73	200	146	0,6
302-45	45	73	19	30	36	8	M6	17	1640	73	187	140	0,6
302-48	48	76	19	30	36	8	M6	17	1750	73	175	134	0,6
302-50	50	78	19	30	36	8	M6	17	1820	73	168	131	0,6
302-55	55	83	19	30	36	8	M6	17	2000	73	153	123	0,7
302-56	56	84	19	30	36	8	M6	17	2040	73	150	121	0,7
302-60	60	88	19	30	36	9	M6	17	2460	82,1	158	130	0,7
302-63	63	91	19	30	36	9	M6	17	2580	82,1	150	126	0,9
302-65	65	93	19	30	36	9	M6	17	2660	82,1	146	123	1
302-70	70	105	23	37	45	8	M8	41	4720	134,8	183	148	1,5
302-75	75	110	23	37	45	8	M8	41	5050	134,8	170	141	1,5
302-80	80	115	23	37	45	8	M8	41	5390	134,8	160	135	1,7
302-85	85	120	23	37	45	8	M8	41	5730	134,8	150	130	2
302-90	90	125	23	37	45	10	M8	41	7580	168,5	177	156	2,3
