Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

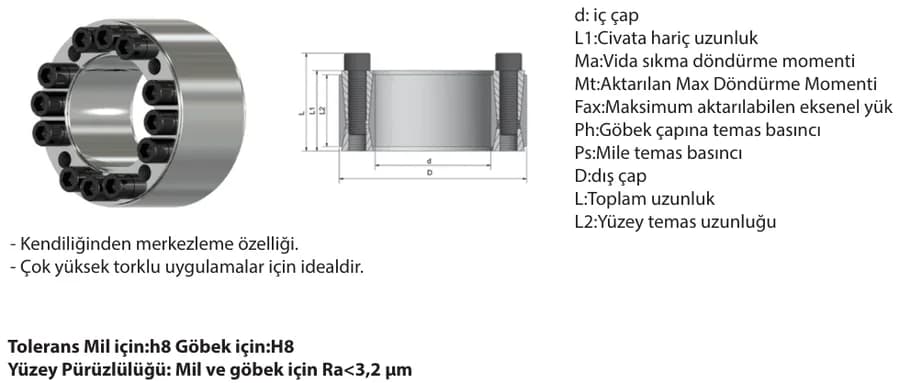

19 products · 450 Series

Product Code	dmm	Dmm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
450-70	70	120	56	62	74	8	M12	145	6850	197	200	117	3,3
450-80	80	130	56	62	74	12	M12	145	11650	291	263	162	3,7
450-90	90	140	56	62	74	12	M12	145	13000	290	234	150	4
450-100	100	160	74	80	94	12	M14	230	19700	394	213	133	7,2
450-110	110	170	74	80	94	14	M14	230	26600	484	242	157	7,7
450-120	120	180	74	80	94	15	M14	230	28900	482	222	148	8,3
450-130	130	190	74	80	94	15	M14	230	31200	480	205	140	8,8
450-140	140	200	74	80	94	17	M14	230	40200	574	227	159	9,3
450-150	150	210	74	80	94	18	M14	230	42900	572	212	152	10
450-160	160	230	88	94	110	17	M16	355	64000	800	227	158	14,9
450-170	170	240	88	94	110	18	M16	355	67800	798	214	152	15,7
450-180	180	250	88	94	110	20	M16	355	83000	922	235	170	16,4
450-190	190	260	88	94	110	21	M16	355	88000	926	223	163	17,2
450-200	200	270	88	94	110	23	M16	355	105000	1050	242	179	18,8
450-220	220	300	110	116	134	21	M18	485	123000	1120	189	138	27,7
450-240	240	320	110	116	134	24	M18	485	153000	1280	198	148	29,8
450-260	260	340	110	116	134	26	M18	485	186000	1430	205	157	32
450-280	280	370	130	136	156	24	M20	690	23000	1650	192	145	46
450-300	300	390	130	136	156	24	M20	690	245000	1650	179	138	49
