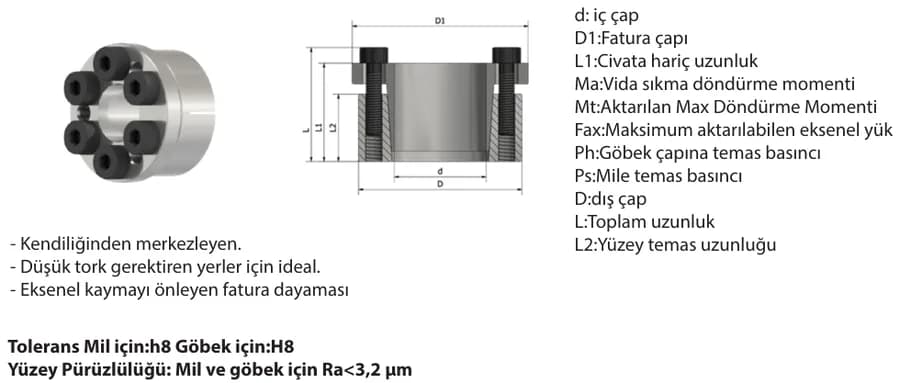

Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

11 products · 303M Series

Product Code	dmm	Dmm	D1mm	L3mm	L2mm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
303M-6	6	18	20	9,3	10,8	13,8	16,3	3	M2,5	1,2	9	3	184	69	0,012
303M-6,35	6,35	18	20	9,3	10,8	13,8	16,3	3	M2,5	1,2	10	3	173	69	0,012
303M-8	8	21	23,5	9,3	10,8	13,8	16,3	3	M2,5	1,2	11	3	157	65	0,013
303M-10	10	23	25,5	9,6	10,9	14,4	16,9	3	M2,5	1,2	12	3	138	61	0,015
303M-11	11	24	26,5	10	11,5	15	17,5	4	M2,5	1,2	18	4	138	62	0,02
303M-12	12	26	28,5	10	11,5	15,5	18	4	M2,5	1,2	19	4	130	62	0,02
303M-14	14	28	30,5	11	13	17	19,5	4	M2,5	1,2	20	4	124	62	0,019
303M-15	15	29	33	12	14	18	20,5	4	M2,5	1,2	22	4	113	56	0,024
303M-16	16	30	33	12	14	18	20,5	4	M2,5	1,2	24	4	104	56	0,022
303M-17	17	31	33,5	12	14	18	20,5	4	M2,5	1,2	24	4	104	56	0,022
303M-18	18	32	34,5	13	15	19	22	4	M3	2,1	42	4	99	53	0,039
