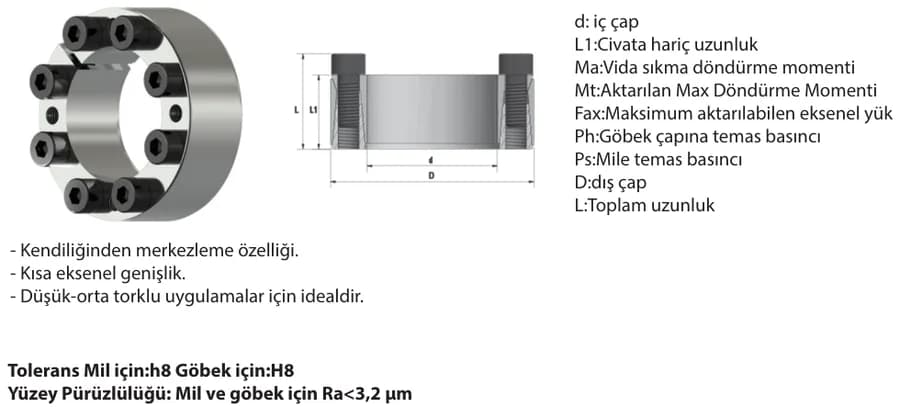

Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

27 products · 210 Series

Product Code	dmm	Dmm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
210-16	16	32	17	21	4	M4	5	82	10	150	75	0,07
210-18	18	40	18	24	4	M6	17	211	23	240	108	0,125
210-19	19	41	18	24	4	M6	17	223	23	228	106	0,125
210-20	20	42	18	24	4	M6	17	235	23	216	103	0,13
210-22	22	44	18	24	4	M6	17	258	23	197	98	0,14
210-24	24	46	18	24	6	M6	17	423	35	270	141	0,15
210-25	25	47	18	24	6	M6	17	440	35	260	138	0,16
210-28	28	50	18	24	6	M6	17	493	35	232	130	0,17
210-30	30	52	18	24	6	M6	17	528	35	216	125	0,175
210-32	32	54	18	24	6	M6	17	564	35	203	120	0,185
210-35	35	57	22	28	8	M6	17	822	47	202	124	0,25
210-36	36	58	22	28	8	M6	17	845	47	197	122	0,25
210-38	38	60	22	28	8	M6	17	892	47	186	118	0,26
210-40	40	62	22	28	8	M6	17	939	47	177	114	0,27
210-42	42	70	28	36	8	M8	41	1784	85	240	144	0,5
210-45	45	73	28	36	8	M8	41	1910	85	224	138	0,52
210-48	48	76	28	36	8	M8	41	2040	85	210	132	0,55
210-50	50	78	28	36	8	M8	41	2125	85	201	129	0,57
210-55	55	83	28	36	9	M8	41	2625	96	206	136	0,62
210-60	60	88	28	36	9	M8	41	2850	96	189	129	0,65
210-65	65	93	28	36	9	M8	41	3100	96	174	122	0,69
210-70	70	105	35	45	9	M10	81	5300	151	204	136	1,2
210-75	75	110	35	45	9	M10	81	5650	151	191	130	1,26
210-80	80	115	35	45	9	M10	81	6040	151	179	124	1,35
210-85	85	120	35	45	10	M10	81	7130	168	187	132	1,4
210-90	90	125	35	45	10	M10	81	7550	168	177	127	1,46
210-100	100	138	35	45	10	M10	81	8392	168	159	115	1,75
