Cone Clamping Elements

Keyless shaft-hub connection that transmits high torque.

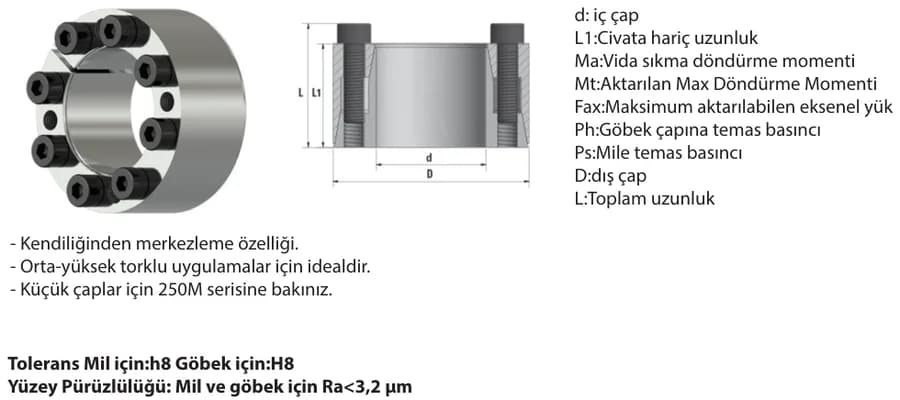

27 products · 250 Series

Product Code	dmm	Dmm	L1mm	Lmm	Number of bolts	Bolt (DIN 912 12.9)	MaNm	MtNm	FaxkN	PsN/mm²	PhN/mm²	Weightkg
250-20	20	47	29	35	4	M6	17	280	28	154	65	0,3
250-22	22	47	29	35	4	M6	17	310	28	140	65	0,3
250-24	24	50	29	35	4	M6	17	400	33	154	74	0,3
250-25	25	50	29	35	4	M6	17	420	33	148	74	0,3
250-28	28	55	29	35	6	M6	17	470	33	132	67	0,4
250-30	30	55	29	35	6	M6	17	500	33	123	67	0,3
250-32	32	55	29	35	6	M6	17	710	45	154	82	0,4
250-35	35	60	31	37	8	M6	17	780	45	141	82	0,4
250-38	38	65	31	37	8	M6	17	850	45	130	76	0,4
250-40	40	65	31	37	8	M6	17	890	45	123	76	0,4
250-42	42	75	36	44	6	M8	41	1500	72	152	85	0,7
250-45	45	75	36	44	6	M8	41	1600	72	142	85	0,7
250-48	48	80	36	44	8	M8	41	1700	72	133	80	0,8
250-50	50	80	36	44	8	M8	41	1800	72	127	80	0,8
250-55	55	85	36	44	8	M8	41	2300	82	132	86	0,5
250-60	60	90	36	44	8	M8	41	2500	82	121	81	0,9
250-65	65	95	36	44	9	M8	41	3000	93	126	86	0,9
250-70	70	110	48	58	8	M10	83	4700	135	128	81	1,8
250-75	75	115	48	58	8	M10	83	5100	135	119	78	1,9
250-80	80	120	48	58	8	M10	83	5400	135	112	75	2
250-85	85	125	48	58	9	M10	83	6500	152	119	81	2,1
250-90	90	130	48	58	9	M10	83	6800	152	112	78	2,2
250-95	95	135	48	58	10	M10	83	8000	169	118	83	2,3
250-100	100	145	56	68	8	M12	145	10100	202	107	74	3,4
250-110	110	155	56	68	8	M12	145	11100	202	97	69	3,7
250-120	120	165	56	68	9	M12	145	13600	227	100	73	4
250-130	130	180	68	80	10	M12	145	19700	303	101	73	5,9
